315噸框架式錨桿托盤生產線是一款新型的高效的用于生產礦用錨桿托盤的機器設備，是由上料架、送料機構、錨桿托盤液壓機（315噸框架式液壓機）、成型模具、成品傳輸、控制系統等部分組成，一次性實現剪斷、沖孔、成型。一鍵自動化操作，通過PLC聯機控制，可實現大批量錨桿托盤的加工?？刂齐娎|采用屏蔽電纜，并有拖鏈保護，可防油、防水、防污染。采用電磁吸盤配合氣缸提升板料，并配同步系統，保證板材平穩提升。錨桿托盤液壓機的滑塊工作壓力、速度、行程范圍均可根據工藝需求進行調整。主要電氣元件（PLC、變頻器等），均采用知名品牌產品，交流接觸器、繼電器等都是優質品牌。

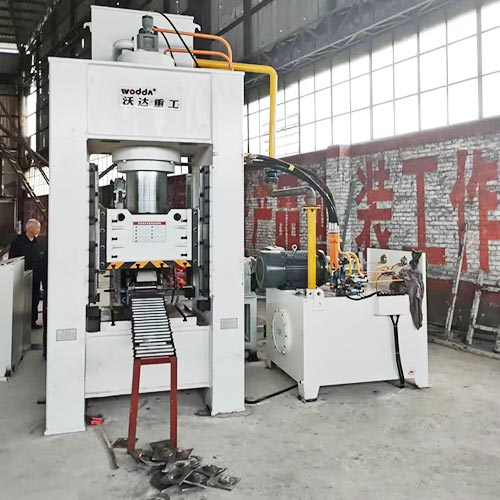

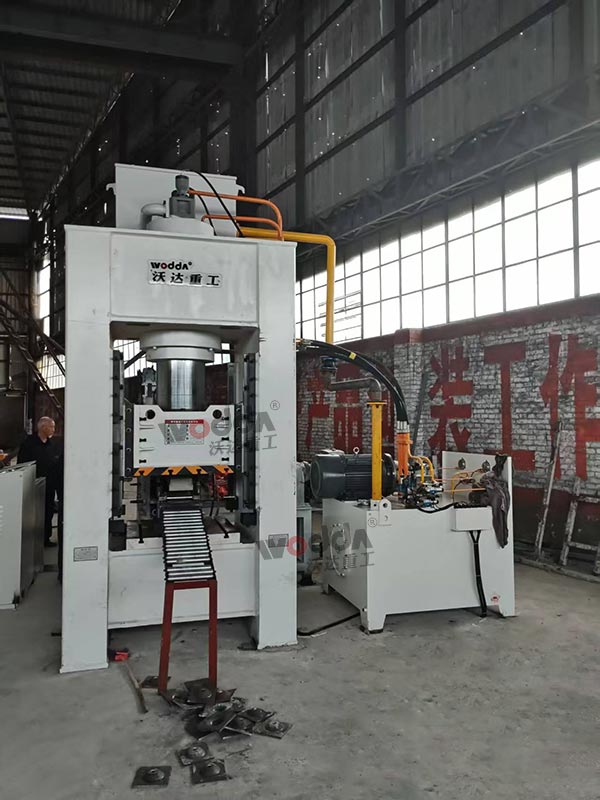

其中315噸框架式液壓機是生產錨桿托盤的關鍵設備，為立式結構的框架式液壓機，采用四角八面矩形軌，具有良好的導向性能和精度保持性，是山東沃達重工主熱銷設備，可根據客戶要求(工作臺面大小、行程、開口高度、工作壓力、速度、自動化程度等)定制高質量的框架式錨桿托盤液壓機設備。另外，同樣噸位的框架式錨桿托盤液壓機比四柱式錨桿托盤液壓機價格要高很多，所以，從成本上看，很多客戶還是使用四柱式液壓機作為錨桿托盤生產線中的主要沖壓機設備。

315噸錨桿托盤液壓機的結構組成：

1、315噸錨桿托盤液壓機機架為整體式框架結構，主要結構件為鋼板焊接箱式結構，采用優質鋼板，通過二氧化碳氣體保護焊焊接而成，結構件焊接標準按國家有關標準執行，坡口符合行業標準，焊縫做探傷處理，無焊渣和留疤現象，并經回火工藝處理消除其結構內應力，最后進行砂磨噴漆處理，機架整體平整美觀。

2、滑塊（上平板）：滑塊的運動導向精度靠滑塊上推拉螺釘來調整，調整方便，抗偏載能力強，精度保持性好，調整后不易發生精度跑偏現象。此外，導軌摩擦副采用優質錫青銅合金，經高頻淬火處理，耐磨性能良好，使用壽命長。

3、315噸錨桿托盤液壓機液壓控制采用插裝閥集成系統，減少了泄漏點，運行可靠，使用壽命長，可實現定壓和定程兩種成型過程，工作壓力行程可在規定的范圍內調節，控制采用按鈕和PLC觸摸屏雙重設置，可以實現手動、半自動和全自動三種操作方式。

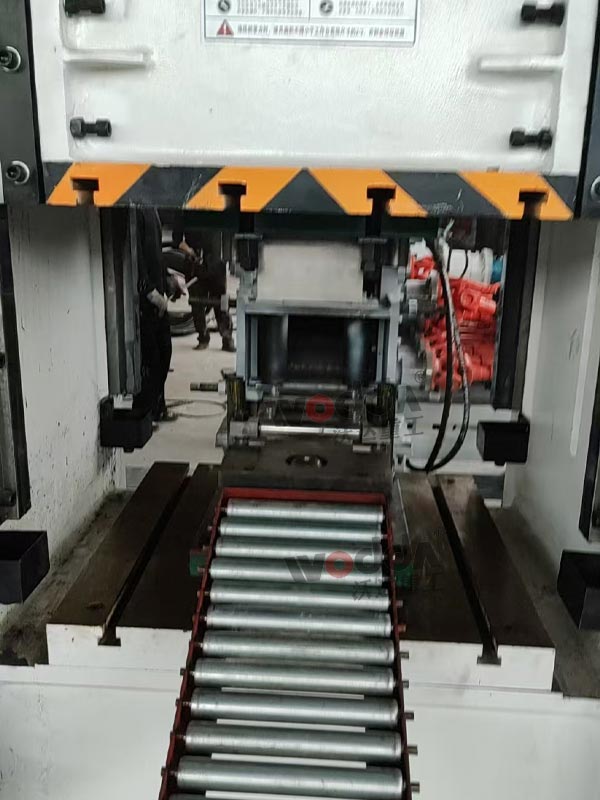

315噸框架式錨桿托盤生產線生產過程：
